創業より高精度な精密プレス金型を手掛け、特に半導体・電子部品の最終工程である各種リード加工用順送金型においては約半世紀に亘る実績があります。プレス金型メーカーとして豊富な実績と経験に裏打ちされた「技術ノウハウ」が提供させていただく金型全てに活かされています。
お客様に応じたオーダーメイドの金型製作を行っているため実績金型写真の掲載は出来ませんが、お客様には品質最優先のモノづくりに高い評価と信頼をいただいています。
電極材料に代表される金属箔の打ち抜き加工にも、加工技術とノウハウを生かした当社の金型が貢献しております。
最適なクリアランス設定と確かな技術により高精度で高品質な打ち抜きを実現します。
また金属箔のみならず、フィルムや活性材を含む複合材料の打ち抜き加工も多数実績があり材料特性に応じた技術的な提案も可能です。
電池や食品の外装、医療分野に至るまで、アルミラミネート材の打抜き、切断、絞り加工等の成形金型にも多数の実績を誇ります。

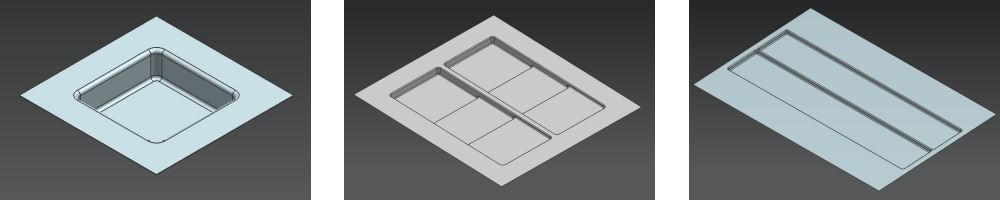

成形深さ10㎜を超える角型成形から、成形サイズが□150㎜を超える大判成形、さらには当社製サーボプレスとの組み合わせによるフープ材の連続成形等、お客様の多様なニーズに対応します。
評価、実験用に多数の試作金型やプレス機を準備していますので、様々な試作対応が可能です。
こちらに試作用の金型とプレス機の一例をご紹介します。お気軽にお問い合わせください。
| 金型 | ターゲット 板厚 | 参考投入 ワークサイズ | 成形サイズ | 対応最大深さ | カップ間距離 | 特徴 |
| ラミネート絞り試作型（30×30） | 0.15 | 60×60 | 30×30 | 10mm | － | ラミネート材の評価試験用 コーナーR2、R4などあり 要望形状など工具作製 実験が安価に行いやすい |
| ALラミネート成形試作金型 | 0.15 | 260×240 | 200×85 ダブルカップ | 10mm | 9mm | 工具組換で段付き成形が可能 |
| ダブルカップ成形型（簡易型） | 0.15 | 600×300 | 522×92 ダブルカップ | 10mm | 4mm | 大判サイズの成形 カップ間距離が狭い |
応力分布や変形を定量的に解析した結果を設計金型に反映
