最先端のメカトロ技術を駆使し、
当社が手がけた事例の一部をご紹介します。

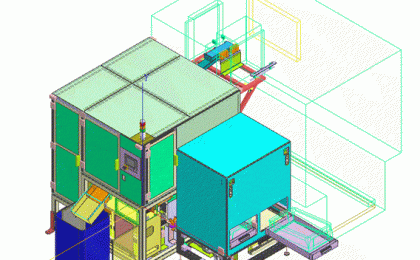

概要 | マガジンから供給されたリードフレーム製品を金型にて個片化し、専用マガジンへ整列収納します。 |
---|---|
型式 | TLC406 |
能力 | 0.25s/個 |
機械寸法 | W2200mm×D1350mm×H1600mm |
概要 | モールド製品とリードフレーム製品を個片化し組立を行い、トレーに収納します。 |
---|---|
型式 | BAS0201 |
能力 | 15s/パレット |
機械寸法 | W3500mm×D2500mm×H1500mm |
概要 | 成形完了直後ランナーが付いたままの製品を金型より取り出し、ゲートカットにて個片化し箱排出を行う。 |
---|---|
型式 | ZDA0201 |
能力 | 3.75s/個 |
機械寸法 | W2200mm×D1500mm×H1800mm |
概要 |
数種類の短冊フレームをカットベンド加工を行い数種類の樹脂成型された製品へ組み込む装置です。
|
---|---|
型式 | RTB0101・RTB0201 |
能力 | 15s/個 |
機械寸法 | W6500mm×D2500mm×H1500mm |
概要 | 成形された製品の外観検査(クラック・形状等)を行い、不良品はコンテナ収納。良品はトレーへ整列収納する装置です。 |
---|---|
型式 | ZCR0201 |
能力 | 0.8s/個 |
機械寸法 | W3600mm×D1600mm×H1500mm |
概要 | 専用マガジンに搭載された整流素子を金型内にて加工し素子データー毎に分類、トレー収納します。 |
---|---|
型式 | EBS |
能力 | 0.9sec/個 |
機械寸法 | W1350mm×D1550mm×H1800mm |
概要 | 専用マガジンに搭載されたレーザーフレームを金型内にて加工し、アンローダ専用マガジンに収納します。 |
---|---|
型式 | TLS |
能力 | 1sec/ショット |
機械寸法 | W1500mm×D1200mm×H1400mm |
